一、碳化钨软焊条的定义与特性

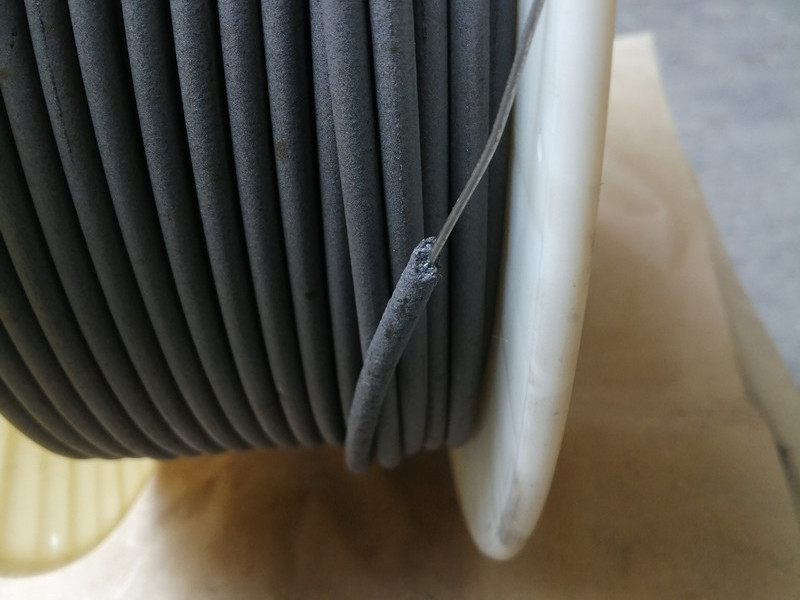

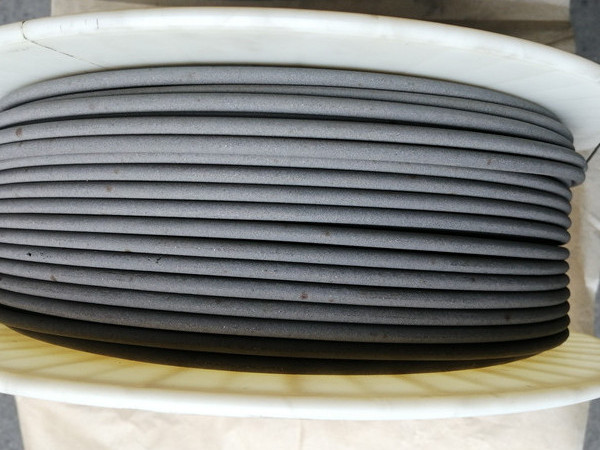

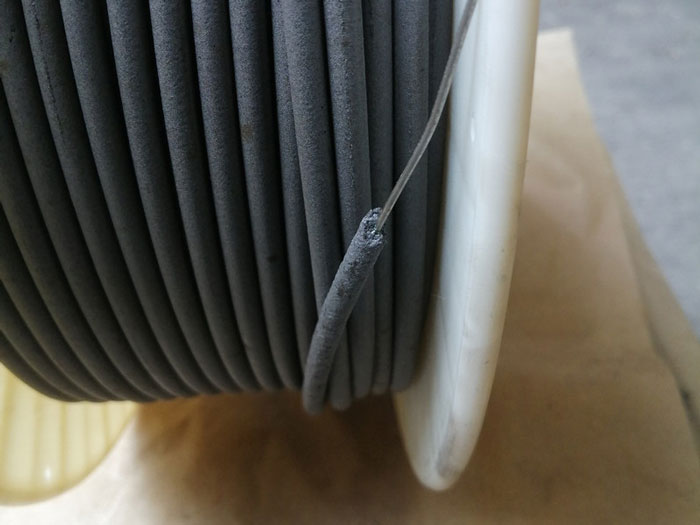

碳化钨软焊条是一种以碳化钨（WC）为主要耐磨相的焊接材料，通常以药芯焊丝或管状焊条形式存在，其核心特点是：

硬度范围‌：堆焊层硬度可达HRC50-70，显著高于普通焊条（HRC20-35）‌。
耐磨性‌：通过碳化钨颗粒的复合堆焊结构，耐磨性能为高铬铸铁的8-10倍‌。
工艺适应性‌：支持氧-乙炔焰堆焊、手工电弧焊等工艺，部分型号需配合预热（300-650℃）和退火处理‌。

二、碳化钨软焊条的主要类型

铸造碳化钨焊条‌

成分：WC/W2C共晶合金颗粒，硬度93HRA，熔点1600-1800℃‌。
规格：管径4.0-6.0mm，粒度30-80目（34-4000μm），适用于石油钻具、矿山机械修复‌。

药芯碳化钨焊条‌

药皮含碳化钨合金过渡，堆焊金属含钨量40%-50%，需直流正接和小电流施焊‌。
典型应用：混凝土搅拌叶片、煤矿溜槽等剧烈磨粒磨损部件修复‌。

碳化钨耐磨焊丝‌

如D856系列焊条，专用于电铲、球磨机等冲击磨损场景，兼具韧性和耐磨性‌。

三、碳化钨软焊条与普通焊条的对比

特性‌ 碳化钨软焊条 普通焊条（如E4303）
硬度‌ HRC50-70‌ HRC20-35‌
耐磨性‌ 高铬铸铁的8-10倍‌ 仅满足结构强度需求
焊接工艺‌ 需预热/退火‌ 常规焊接即可
成本‌ 较高（约为普通焊条3-5倍） 低

四、典型应用场景

矿山机械‌：破碎机锤头、球磨机衬板堆焊‌。
石油钻探‌：钻杆接头、泥浆泵缸套耐磨强化‌。
工程设备‌：混凝土搅拌叶片、螺旋推进器修复‌。

五、选型与工艺建议

选型依据‌：

高冲击磨损选D856系列（如D856-11）‌；
纯磨粒磨损选铸造碳化钨焊条（YZ5/YZ4）‌。

焊接参数‌：

电流：Φ4.0mm焊条建议140-180A‌；
预热：碳钢300℃以上，不锈钢600-650℃‌。
